স্পেসিফিকেশন
|
প্রযুক্তিগত পরামিতি |
MWT-180 |
MWT-250 |
MWT-280 |
MWT-350 |
MWT-400 |
MWT-500 |
MWT-680 |
MWT-800 |
|
ড্রিল গভীরতা(মি) |
180 |
250 |
280 |
350 |
400 |
500 |
680 |
800 |
|
ড্রিল ব্যাস(মিমি) |
140-254 |
140-254 |
140-305 |
140-325 |
140-350 |
140-350 |
140-400 |
140-400 |
|
সজ্জিত ইঞ্জিন |
ইউচাই 65kW বা PTO |
Yuchai 70kW বা PTO |
ইউচাই 75kW বা PTO |
ইউচাই 92kW বা PTO |
DEUTZ 103kW বা PTO |
ইউচাই 118kW বা PTO |
কামিন্স 154kW বা PTO |
কামিন্স 194kW বা PTO |
|
ফিড স্ট্রোক(মি) |
3.3 |
3.3 |
6.6 |
6.6 |
6.6 |
6.6 |
6.6 |
6.6 |
|
ড্রিল পাইপের দৈর্ঘ্য (মি) |
1.5/2.0/3.0 |
1.5/2.0/3.0 |
1.5/2.0/3.0/6.0 |
1.5/2.0/3.0/6.0 |
1.5/2.0/3.0/6.0 |
1.5/2.0/3.0/6.0 |
1.5/2.0/3.0/6.0 |
1.5/2.0/3.0/6.0 |
|
সুইং স্পিড (আরপিএম) |
45-70 |
45-70 |
40-70 |
40-70 |
50-135 |
40-130 |
45-140 |
45-140 |
|
সুইং টর্ক (Nm) |
3200-4600 |
3300-4500 |
4500-6000 |
5700-7500 |
7000-9500 |
7500-10000 |
8850-13150 |
9000-14000 |
|
রিগ লিফটিং ফোর্স (টি) |
12 |
14 |
17 |
18 |
25 |
26 |
30 |
36 |
পণ্য বিস্তারিত
- ব্র্যান্ড নাম: ডি মাইনিংওয়েল
- সার্টিফিকেশন: সিই, আইএসও
- ন্যূনতম অর্ডারের পরিমাণ: 1 সেট
- প্যাকিং বিশদ: 40FR/বাল্ক ক্যারিয়ার
- ডেলিভারি সময়: 30-45 দিন
- অর্থপ্রদানের শর্তাবলী: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
ক্ষমতা
গর্ত ব্যাস: 140 - 325 মিমি (51/2 ইঞ্চি - 13 ইঞ্চি)
সর্বোচ্চ গভীরতা: 250 মিটার @ 203 মিমি (8 ইঞ্চি) ব্যাস
ড্রিলিং পদ্ধতি: ডিটিএইচ এবং রোটারি ড্রিলিং
প্রাইম মুভার
বিকল্প 1: PTO সিস্টেম ব্যবহার করুন এবং হাইড্রোলিক সিস্টেম চালানোর জন্য ট্রাক ইঞ্জিন (290hp/336hp/371hp) থেকে পাওয়ার পেতে ট্রান্সমিশন গিয়ারবক্স ব্যবহার করুন।
বিকল্প 2: একটি 75kw ডিজেল ইঞ্জিন সহ রিগের স্বতন্ত্র কনফিগারেশন।
প্ল্যাটফর্মের কাঠামো
হেভি ডিউটি I এবং C টাইপ ওয়েল্ডেড ইস্পাত কাঠামো 5 মিমি গ্রেটিং প্লেট দিয়ে আচ্ছাদিত
মাস্ট সমাবেশ
যৌগিক ড্রিল বুম টুইন সিলিন্ডার দ্বারা উত্তোলন করা হয়, উত্তোলন শক্তি বৃদ্ধি করে এবং পরিবহনের মাত্রা হ্রাস করে।
সামগ্রিক মাস্তুল দৈর্ঘ্য: 8000 মিমি
সুইভেল হেড স্ট্রোক: 6600 মিমি
রড হ্যান্ডলিং: 6 মি
সেন্ট্রালাইজার খোলা: 14 ইঞ্চি (355 মিমি)
মাস্তুল উত্তোলন সিলিন্ডার: মাস্ট দুটি হাইড্রোলিক সিলিন্ডার দ্বারা উত্তোলন করা হয়
ফিড সিস্টেম
1 x ডাবল অ্যাক্টিং হাইড্রোলিক সিলিন্ডার 1:3 দড়ি উইন্ডিং সিস্টেম সহ
টান আপ ফোর্স: 17 টন
পুল ডাউন ফোর্স: 10 - 110 টন
টান আপ গতি: 25 মি/মিনিট
গতি নিচে টান: 30 মি/মিনিট
সুইভেল হেড সমাবেশ
স্পার গিয়ার হ্রাস এবং তেল স্নানের তৈলাক্তকরণ সহ স্ব-উন্নত ইস্পাত বডি, টুইন হাইড্রোলিক মোটর দ্বারা চালিত।
সর্বোচ্চ টর্ক: 6000 Nm
গতি: 66 - 135 rpm সূক্ষ্ম নিয়ন্ত্রণ
হাইড্রোলিক সিস্টেম
ফিড এবং ঘূর্ণনের জন্য 2 x মিটারিং পাম্প
কাদা পাম্পের জন্য 1 x মিটারিং পাম্প
হাইড্রোলিক কুলার, অক্জিলিয়ারী অপারেশন এবং মাইক্রো ফিডের জন্য 3 এক্স মিটারিং পাম্প।
সর্বাধিক সিস্টেম চাপ: 2900 psi (200 বার)
হাইড্রোলিক তেল কুলার: 70 জিপিএম
হাইড্রোলিক তেল ট্যাংক ক্ষমতা: 600 লিটার
কন্ট্রোল প্যানেল
সেন্ট্রাল কন্ট্রোল প্যানেলটি ইউনিটের পিছনে অবস্থিত যেখানে ড্রিল মেঝেতে সহজ অ্যাক্সেস রয়েছে এবং এটি সমস্ত প্রয়োজনীয় যন্ত্র, নিয়ন্ত্রণ ব্যবস্থা এবং জরুরী সুইচ দিয়ে সজ্জিত। কন্ট্রোল প্যানেলের নিরাপত্তা নিশ্চিত করতে লকিং ডিভাইস দেওয়া হয়েছে।
অপসারণ রেঞ্চ
4 x হাইড্রোলিক লেভেলিং জ্যাকগুলি দ্রুত সেটিং এবং জ্যাকগুলির সমতলকরণের জন্য প্রদান করা হয়, যা ভারী-শুল্ক দূরবীক্ষণ যন্ত্রের সাথে সজ্জিত। লকিং চেক ভালভ নিরাপত্তার জন্য প্রদান করা হয় এবং যথেষ্ট লোড বহন ক্ষমতা আছে.
জল/ফোম ইনজেকশন পাম্প (ঐচ্ছিক)
প্রয়োজনীয় জিনিসপত্র, চাপ নিয়ন্ত্রক, প্রবাহ নিয়ন্ত্রক, চেক ভালভ এবং সাকশন ফিল্টার সহ হাইড্রোলিকভাবে চালিত ওয়াটার ইনজেকশন ট্রিপলেক্স পাম্প।
সর্বোচ্চ প্রবাহ: 80 এলপিএম
সর্বোচ্চ চাপ: 40 kg/sq.cm
একক রড চেঞ্জার: সুইভেল হেডে ড্রিল রড সংযুক্ত করার জন্য ম্যানুয়ালি পরিচালিত একক রড চেঞ্জার
উইঞ্চ: 5 টন উত্তোলন ক্ষমতা সহ রড চেঞ্জারে ড্রিল রড লোড করার জন্য হাইড্রোলিকভাবে চালিত সহায়ক উইঞ্চ।
ওয়েল্ডিং মেশিন
হাইড্রোলিকভাবে চালিত আধা-ব্রাশহীন ঢালাই বিকল্প ঢালাই কেসিংয়ের জন্য উপলব্ধ
প্রস্তাবিত ইলেক্ট্রোড আকার: 2.5 মিমি থেকে 5 মিমি শুধুমাত্র
ওয়েল্ডিং কারেন্ট: 300 amps @ 60% ডিউটি চক্র
ঐচ্ছিক একক ফেজ: 6৷{1}} kVA @ 220v, 50 Hz৷
গ্যাস লাইন লুব্রিকেটর
ডাউনহোল হ্যামারে তেল দেওয়ার জন্য পজিটিভ অ্যাক্টিং ভেঞ্চুরি টাইপ ইনলাইন লুব্রিকেটর পাওয়া যায়।
জ্বালানী ট্যাংক ক্ষমতা: 15 লিটার
কাজের চাপ: 350 psi
প্রস্তাবিত এয়ার কম্প্রেসার
মাইনিংওয়েল/অ্যাটলাস কপকো/লিউটেক
এয়ার কম্প্রেসার ক্ষমতা:
1100CFM – 25 BAR – 309kW ইঞ্জিন
900CFM – 22 BAR – 228kw ইঞ্জিন
কাদা পাম্প
হাইড্রোলিকভাবে পরিচালিত BW 250 কাদা পাম্প
স্ট্রোক: 4″ (100 মিমি)
ইঞ্জিন শক্তি: 15 কিলোওয়াট
স্থানচ্যুতি (প্রস্তাবিত সর্বাধিক): 250L/মিনিট
সর্বাধিক কাজের চাপ: 2.5Mpa
অতিরিক্ত জিনিসপত্র: রাতের আলো, টুল বক্স, হাতুড়ি স্ট্যান্ড
ব্যবহারকারীর ম্যানুয়াল: অপারেশন, রক্ষণাবেক্ষণ এবং খুচরা যন্ত্রাংশ ম্যানুয়াল
ট্রাক বিকল্প
SINO HOWO ট্রাক: 6*4/6*6/8*4
ডংফেং ট্রাক: 6*4/6*6/8*4
শানসি ট্রাক: 6*4/6*6/8*4
আবেদন

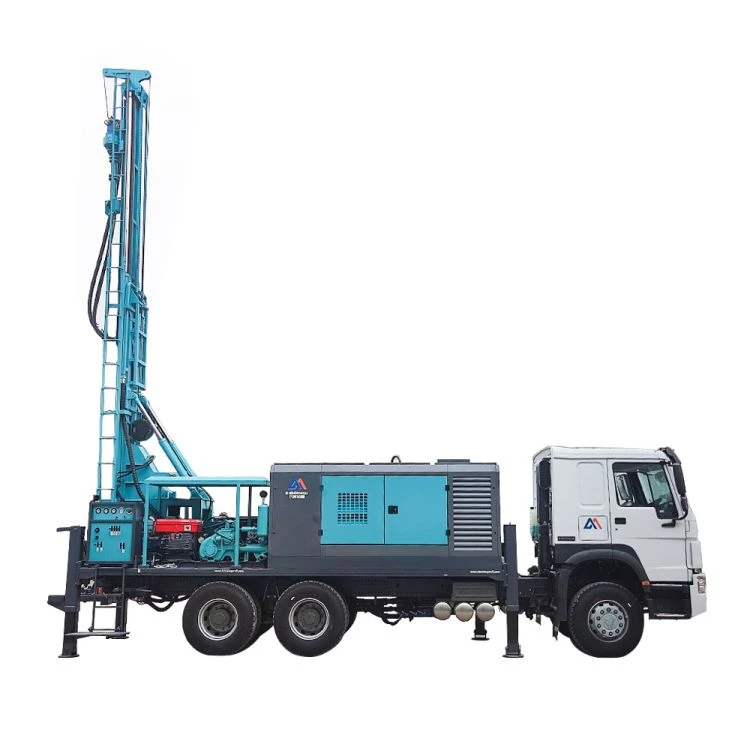

আমাদের ট্রাক মাউন্ট করা বোরহোল ড্রিলিং রিগ একটি কাস্টমাইজড পণ্য যা গ্রাহকরা তাদের প্রকৃত চাহিদা অনুযায়ী কাস্টমাইজ করতে পারেন।
শিপিং এবং পেমেন্ট
মাইনিংওয়েল ট্রাকের প্রতিটি টুকরো মাউন্ট করা বোরহোল ড্রিলিং রিগ কন্টেইনারে কার্গোর নিরাপত্তা নিশ্চিত করার জন্য একটি কঠোর লোড নিরাপত্তা পরীক্ষা করে।
আমাদের অর্থপ্রদানের পদ্ধতি: ক্রেডিট কার্ড, এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, এবং আমরা বিমান এবং সমুদ্রপথে শিপিং সমর্থন করি।
