一, শীর্ষ হাতুড়ি পৃষ্ঠের ড্রিল রিগটি কী?
শীর্ষ হাতুড়ি সারফেস ড্রিল রিগ হ'ল একটি ড্রিলিং রগ যা প্রোপালশন মরীচিটির শীর্ষে শিলা ড্রিলটি ঠিক করে, ড্রিল রডের মাধ্যমে প্রভাব শক্তি প্রেরণ করে এবং ঘূর্ণন এবং প্রপালশন সিস্টেমের সাথে সহযোগিতা করে পৃষ্ঠের ড্রিলিং অপারেশন সম্পূর্ণ করতে . এটি হার্ড রক এবং মাঝারি হার্ড হার্ড রক ফর্মেশনগুলির জন্য উপযুক্ত, এবং এটি বহুল ব্যবহৃত হয়:
ওপেন-পিট মাইন ব্লাস্টিং গর্ত নির্মাণ
রাস্তা এবং রেলওয়ে নির্মাণে ফাউন্ডেশন খনন
পাথরের কারখানা এবং কোয়ারিগুলিতে ড্রিলিং
জলবিদ্যুৎ স্টেশনগুলির মতো বৃহত আকারের অবকাঠামো প্রকল্পগুলি
2, শীর্ষ হাতুড়ি সারফেস ড্রিল রিগ কীভাবে কাজ করে
শীর্ষ হাতুড়ি ড্রিলগুলি তিনটি প্রধান ক্রিয়াকলাপের মাধ্যমে ড্রিলিং অপারেশনগুলি সম্পূর্ণ করতে একসাথে কাজ করে:
প্রভাব:শীর্ষে হাইড্রোলিক রক ড্রিলটি উচ্চ-ফ্রিকোয়েন্সি ইমপ্যাক্ট ফোর্স উত্পন্ন করে, যা ফাঁকা ড্রিল রডের মাধ্যমে ড্রিল বিটটিতে সংক্রমণ করা হয় .
ঘূর্ণন:ড্রিল সরঞ্জামটি একটি স্বতন্ত্র রোটারি মোটর দ্বারা চালিত হয় . গঠনে প্রভাবের সাথে সহযোগিতা করতে ঘোরানোর জন্য একটি স্বতন্ত্র রোটারি মোটর দ্বারা চালিত
প্রবণতা:প্রোপালশন সিস্টেমটি অবিচ্ছিন্ন রক ব্রেকিং . নিশ্চিত করতে ড্রিল বিটটিতে নীচের দিকে স্থিতিশীল চাপ প্রয়োগ করে
তদ্ব্যতীত, ড্রিলিং রিগটি উচ্চতর দক্ষতা এবং অপারেশনাল সুরক্ষা অর্জনের জন্য একটি ধূলিকণা অপসারণ সিস্টেম, একটি স্বয়ংক্রিয় রড পরিবর্তন সিস্টেম, একটি অপারেটিং কেবিন ইত্যাদি দিয়ে সজ্জিত রয়েছে .
3, শীর্ষ হাতুড়ি সারফেস ড্রিল রিগ প্রধান উপাদানগুলি
শীর্ষ হাতুড়ি
ফিড বিমের সামনের প্রান্তে ইনস্টল করা, উচ্চ-ফ্রিকোয়েন্সি প্রভাব শক্তি . আউটপুট দেয়
সাধারণত জলবাহীভাবে চালিত, প্রভাব ফ্রিকোয়েন্সি 2500-3000 বার/মিনিট . পৌঁছাতে পারে
ফিড বিম
ড্রিল সরঞ্জামের চলাচল সমর্থন এবং গাইড করতে ব্যবহৃত হয় এবং উল্লম্বভাবে বা একটি কোণে . এ সামঞ্জস্য করা যায়
ড্রিল রড সিস্টেম
টি সিরিজ ব্যবহার করে (যেমন টি 38, টি 45, টি 51) ফাঁকা হেক্সাগোনাল বা রাউন্ড স্টিল ড্রিল রডগুলি, রক ড্রিল বিট . এর সাথে সংযুক্ত
হাইড্রোলিক পাওয়ার সিস্টেম
রক ড্রিলস, প্রপালশন, রোটেশন, ক্রোলার ইত্যাদির জন্য চালিকা শক্তি সরবরাহ করে .
ধুলা অপসারণ ব্যবস্থা
শুকনো বা ভেজা ধুলা অপসারণ, ধুলা দূষণ হ্রাস এবং অপারেশন সুরক্ষা উন্নত করা .
ভ্রমণ ডিভাইস
বেশিরভাগ ক্রলার টাইপ, রাগড ভূখণ্ডের জন্য উপযুক্ত; কিছু মডেল চাকাযুক্ত .
অপারেটিং সিস্টেম

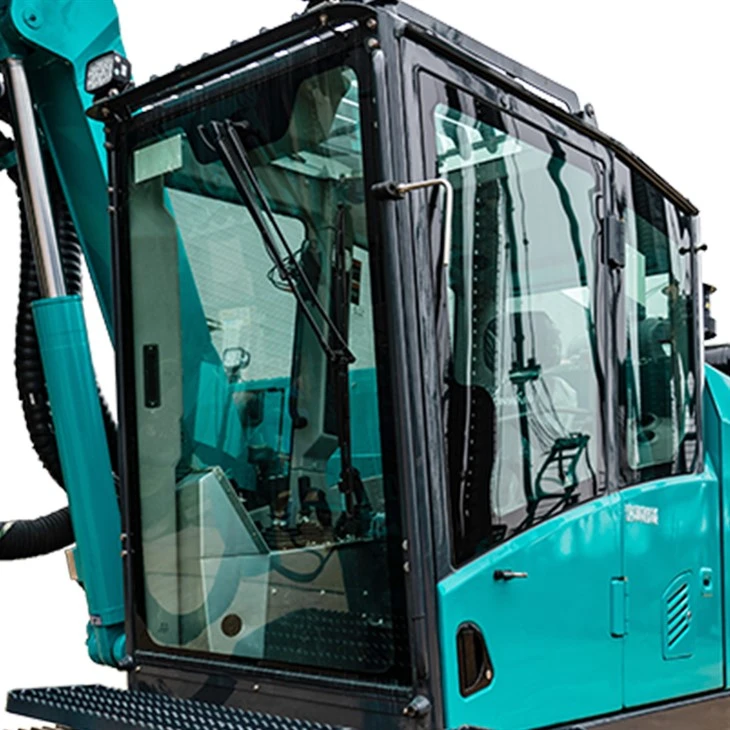

আধুনিক ড্রিলিং রিগগুলি একটি ক্যাব, এলসিডি কন্ট্রোল ইন্টারফেস দিয়ে সজ্জিত এবং এমনকি ওয়্যারলেস রিমোট কন্ট্রোল বা রিমোট অপারেশনকে সমর্থন করে .
4, শীর্ষ হাতুড়ি সারফেস ড্রিল রিগ সুবিধা এবং বৈশিষ্ট্য
দ্রুত তুরপুন গতি
উচ্চ প্রভাবের ফ্রিকোয়েন্সি এবং ঘন শক্তি, হার্ড রকের জন্য উপযুক্ত .
উচ্চ ছিদ্রের গুণমান
স্থিতিশীল বোরহোল ব্যাস এবং ছোট ডিফ্লেশন, সুনির্দিষ্ট ব্লাস্টিং ডিজাইনের পক্ষে উপযুক্ত .
উচ্চ জ্বালানী দক্ষতা
ডিটিএইচ ড্রিলিং রিগগুলির সাথে তুলনা করে, এটি মাঝারি-হার্ড রকটিতে আরও দক্ষ এবং কম ইউনিট শক্তি খরচ .
বুদ্ধি উচ্চ ডিগ্রি
আধুনিক ড্রিলিং রিগগুলিতে জিপিএস পজিশনিং, ড্রিলিং ডেটা রেকর্ডিং এবং স্বয়ংক্রিয় রড চেঞ্জিং সিস্টেম . এর মতো ফাংশন রয়েছে
সহজ রক্ষণাবেক্ষণ
মডুলার ডিজাইন, মূল উপাদানগুলি . প্রতিস্থাপন এবং বজায় রাখা সহজ
5, শীর্ষ হাতুড়ি বনাম . dth
| প্রকল্প | শীর্ষ হাতুড়ি ড্রিলিং | ডিটিএইচ ড্রিলিং |
|---|---|---|
| প্রযোজ্য শিলা গঠন | মাঝারি-হার্ড টু হার্ড রক | খুব শক্ত থেকে খুব শক্ত শিলা, ভাঙা স্তরগুলি |
| তুরপুন ব্যাস | ছোট থেকে মাঝারি অ্যাপারচার (64–127 মিমি) | মাঝারি থেকে বড় অ্যাপারচার (90–300 মিমি) |
| ড্রিলিং গভীরতা | মাঝারি (<40 m) | Larger (>100m) |
| দক্ষতা | উচ্চ (মিডিয়াম-হার্ড রকের জন্য সেরা) | উচ্চতর (হার্ড রকের আরও ভাল দক্ষতা) |
| শক্তি খরচ/অর্থনৈতিক দক্ষতা | প্রতি ইউনিট কম, কম শক্তি খরচ | উচ্চ গ্যাসের ব্যবহার, তুলনামূলকভাবে উচ্চ ব্যয় |
6, উপসংহার
শীর্ষস্থানীয় হাতুড়ি পৃষ্ঠের ড্রিল রিগ তার উচ্চ-ফ্রিকোয়েন্সি প্রভাব, দক্ষ ড্রিলিং এবং সুনির্দিষ্ট নিয়ন্ত্রণ . এর কারণে গ্লোবাল মাইনিং এবং ফাউন্ডেশন ইঞ্জিনিয়ারিং ক্ষেত্রগুলিতে একটি গুরুত্বপূর্ণ অবস্থান দখল করে রাখে এটি মাঝারি-হার্ড রক অঞ্চলগুলির জন্য বিশেষভাবে উপযুক্ত . যদি প্রকল্পটি দ্রুত গর্তের অবস্থান এবং স্ট্রিট কস্ট কন্ট্রোলের প্রয়োজন হয়, তবে স্ট্রিট কস্ট কন্ট্রোলটি পছন্দ করে {
আপনার যদি নির্দিষ্ট চাহিদা থাকে (রক টাইপ, গর্ত ব্যাস, গভীরতা, উদ্দেশ্য), আমি আপনাকে একটি উপযুক্ত মডেলের প্রস্তাব দিতে এবং প্রযুক্তিগত পরামিতি সমর্থন সরবরাহ করতে সহায়তা করতে পারি .
পণ্য বিশদ

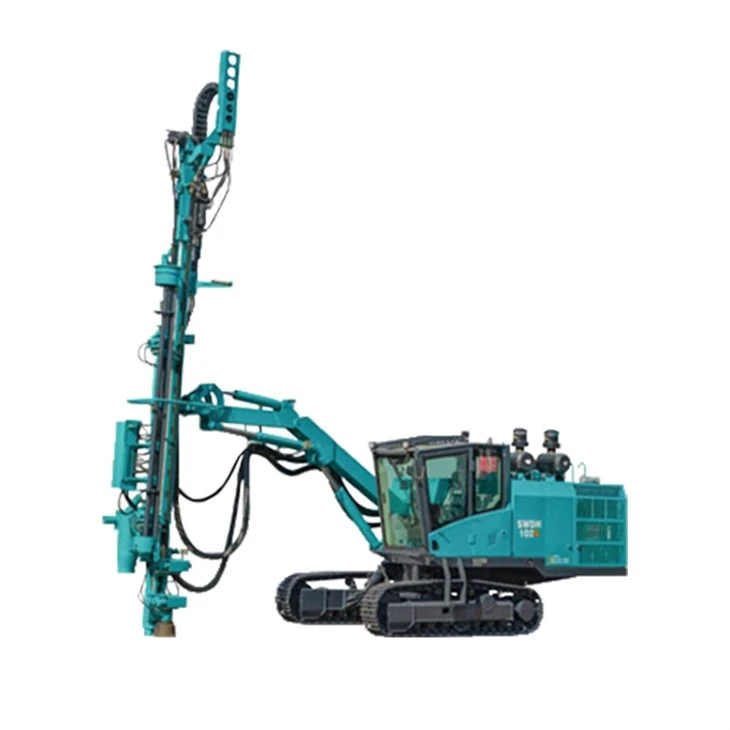

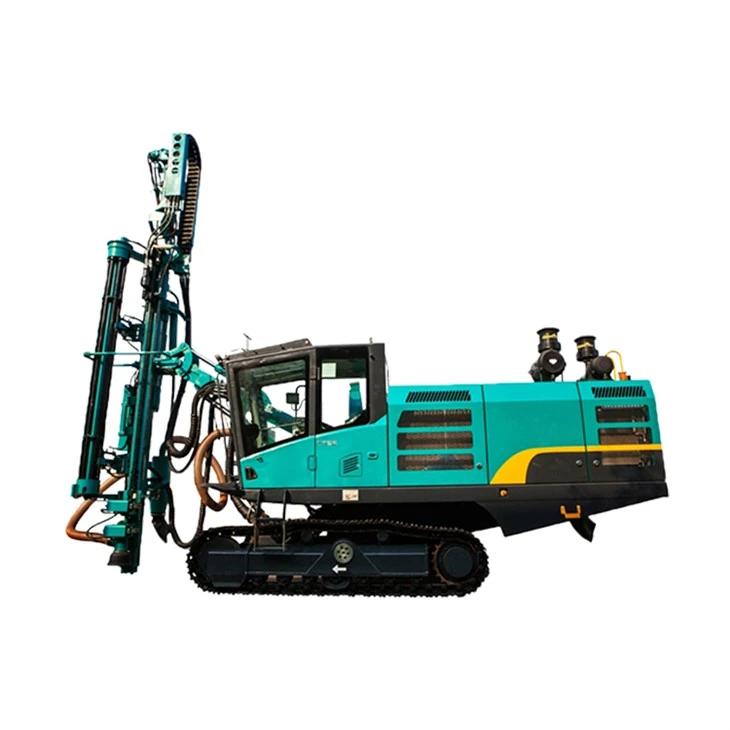

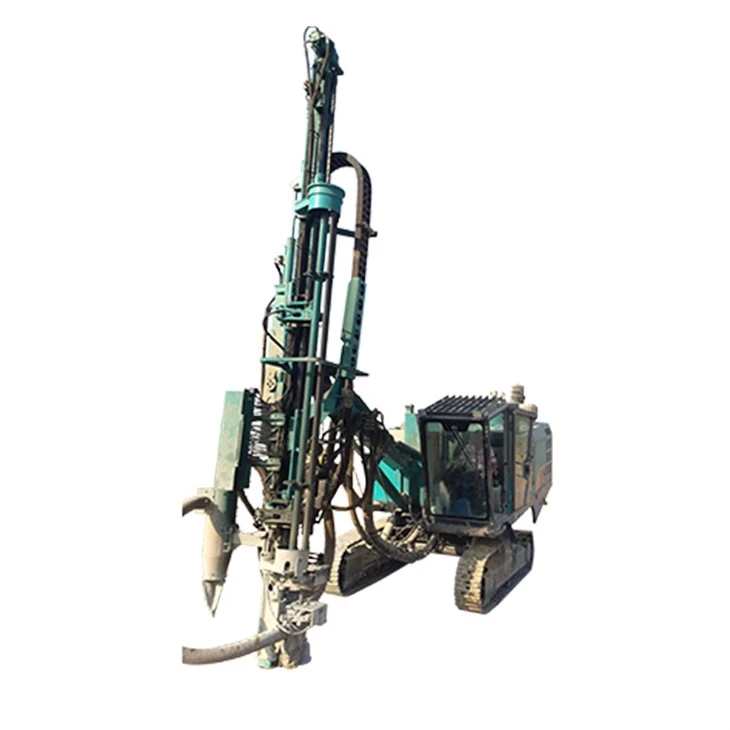

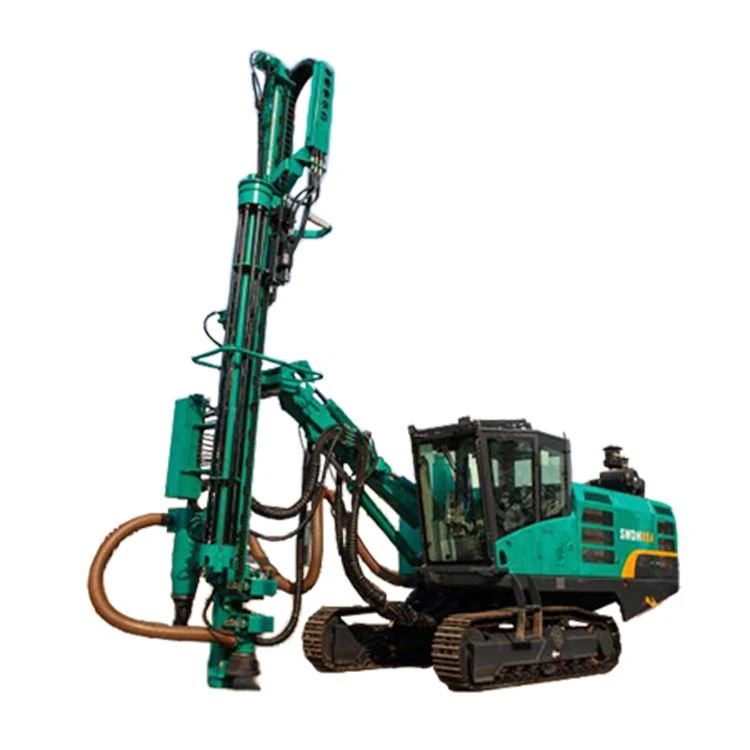

এই শীর্ষ হাতুড়ি ড্রিল রিগটি একটি উন্নত হাইড্রোলিক রক ড্রিলের সাথে লাগানো হয়েছে যা তার দ্রুত ড্রিলিং ক্ষমতা, শক্তি দক্ষতা, অভিযোজিত আন্দোলন, দৃ rob ় আরোহণের দক্ষতা এবং জটিল ল্যান্ডস্কেপগুলিতে ড্রিলিং কাজগুলি কার্যকর করার ক্ষেত্রে দক্ষতার জন্য পরিচিত .
এসডাব্লুডিএইচ সিরিজের ওপেন পিট শীর্ষ হাতুড়ি ড্রিলিং মেশিনের রক ড্রিল-এয়ার সংক্ষেপক-ইঞ্জিন পাওয়ার ম্যাচিং যুক্তিসঙ্গত, যা জ্বালানী খরচ . হাইড্রোলিক ড্রিল রিগের বিস্তৃত বৈশিষ্ট্যগুলি হ্রাস করতে পারে:
1. উচ্চ-শক্তি হাইড্রোলিক রক ড্রিল, বড় প্রভাব শক্তি এবং পাল্টা ফাংশন সহ, ড্রিল স্টিকিং এবং ড্রিলিং সরঞ্জামগুলি সংরক্ষণের ঝুঁকি কার্যকরভাবে হ্রাস করে;
2. মূল উপাদানগুলি আন্তর্জাতিকভাবে খ্যাতিমান ব্র্যান্ডগুলি, ভাল নির্ভরযোগ্যতা, উচ্চ অপারেটিং দক্ষতা এবং কম শক্তি খরচ সহ;
3. রক ড্রিল-এয়ার সংক্ষেপক-ইঞ্জিন বেঞ্চমার্ক ম্যাচিং, অর্থনৈতিক/শক্তিশালী ডুয়াল অপারেটিং মোড, প্রশস্ত রক অভিযোজনযোগ্যতা এবং কম অপারেটিং ব্যয়;
4. পুরো ক্রলার হাইড্রোলিক ড্রিলিং রিগের একটি কমপ্যাক্ট কাঠামো রয়েছে, ছোট এবং নমনীয়, দ্রুত হাঁটার গতি এবং শক্তিশালী অফ-রোড ক্ষমতা;
5. হাইড্রোলিক ডিটিএইচ ড্রিলিং রিগ এক সময় ড্রিলিং অঞ্চলটি cover াকতে একটি ফোল্ডেবল ড্রিল আর্ম গ্রহণ করে, যা মাল্টি-কোণ নিয়ন্ত্রিত ড্রিলিং এবং দ্রুত এবং দ্রুত এবং দ্রুত ড্রিলিং অবস্থানের জন্য উপযুক্ত .
6. এটি উচ্চ শক্তি এবং ভাল গাইডিং নির্ভুলতা সহ স্ট্রাকচারাল স্টিল প্রপালশন বিমগুলি গঠনের জন্য ঠান্ডা-আঁকা ডাবল-পার্শ্বযুক্ত গাইড রেলগুলি ব্যবহার করে .
7. মাল্টি-এঙ্গেল হোল ড্রিলিং, উল্লম্ব, ঝোঁকযুক্ত এবং অনুভূমিক আজিমুথ গর্তগুলি ড্রিল করা যেতে পারে .
8. বুদ্ধিমান সাধারণ নীচে নিয়ন্ত্রণ ব্যবস্থা, কোণ এবং গভীরতার সুনির্দিষ্ট নিয়ন্ত্রণ .
9. পাথ পরিকল্পনা, গর্ত ক্রম পরিকল্পনা, গ্রাফিক গাইডেন্স, দ্রুত অবস্থান .
আবেদন
হাইড্রোলিক রিগ ড্রিলিং মেশিনটি কোয়ারি, সিভিল ইঞ্জিনিয়ারিং, রোড ইঞ্জিনিয়ারিং, ওপেন-পিট মাইনস এবং জলবিদ্যুৎ স্টেশন নির্মাণে রক ব্লাস্টিং ড্রিলিংয়ের জন্য ব্যবহার করা যেতে পারে .
শিপিং এবং অর্থ প্রদান
মাইনিংওয়েল সরঞ্জাম এবং ড্রিলিং রিগের প্রতিটি টুকরোটি ধারকটিতে কার্গোর সুরক্ষা নিশ্চিত করতে একটি কঠোর লোড সুরক্ষা চেক করে .
আমাদের অর্থ প্রদানের পদ্ধতি: ক্রেডিট কার্ড, এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন এবং আমরা বায়ু এবং সমুদ্রের মাধ্যমে শিপিং সমর্থন করি .
|
প্রযুক্তিগত পরামিতি |
SWDH89S |
SWDH102S |
SWDH115F |
|
ওয়ার্কিং প্যারামিটার |
|||
|
গর্তের পরিসীমা (মিমি) |
64-115 |
76-127 |
76-127 |
|
ড্রিল রড মডেল |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
ড্রিল রড দৈর্ঘ্য (মিমি) |
3660 |
3660 |
3050 |
|
অর্থনৈতিক তুরপুন গভীরতা (মিমি) |
24 |
24 |
21 |
|
হাইড্রোলিক রক ড্রিফটার |
|||
|
প্রভাব শক্তি (কেডব্লিউ) |
14 |
18 |
20 |
|
ঘূর্ণন টর্ক (এনএম) |
700 |
1000 |
1300 |
|
ঘূর্ণন গতি (এনএম) |
0-180 |
0-150 |
0-175 |
|
ডিজেল ইঞ্জিন |
|||
|
মডেল |
বিড়াল সি 7.1 |
বিড়াল সি 7.1 |
কিউএসবি 4.5 |
|
শক্তি (কেডব্লিউ/আরপিএম) |
168/2200 |
168/2200 |
97/2200 |
|
জ্বালানী ট্যাঙ্ক (এল) |
450 |
450 |
300 |
|
এয়ার সংক্ষেপক |
|||
|
চাপ (বার) |
8 |
10 |
/ |
|
F . a . d (m3/মিনিট) |
8 |
10 |
/ |
|
ড্রিল আর্ম |
|||
|
প্রকার |
ভাঁজ বাহু |
ভাঁজ বাহু |
একক সোজা বাহু |
|
উত্তোলন কোণ (ডিগ্রি) |
+70~-10 |
+70~-10 |
-30~+45 |
|
ভাঁজ কোণ (ডিগ্রি) |
65~165 |
65~165 |
/ |
|
সুইং কোণ (ডিগ্রি) |
+20~-30 |
+20~-30 |
+30~-30 |
|
অগ্রিম অংশ |
|||
|
অগ্রিম দৈর্ঘ্য (মিমি) |
7300 |
7300 |
6700 |
|
ক্ষতিপূরণ স্ট্রোক (মিমি) |
1200 |
1200 |
1200 |
|
ফরোয়ার্ড কোণ (ডিগ্রি) |
140 |
140 |
140 |
|
ফ্লিপ কোণ (ডিগ্রি) |
-20~90 |
-20~90 |
-20~90 |
|
সর্বোচ্চ . অগ্রিম হার (মি/গুলি) |
0.8 |
0.8 |
0.8 |
|
সর্বোচ্চ . প্রপালশন (কেএন) |
25 |
25 |
25 |
|
হাঁটার ক্ষমতা |
|||
|
সর্বোচ্চ . হাঁটার গতি (কিমি/এইচ) |
4.2 |
4.2 |
4.2 |
|
সর্বোচ্চ . ট্র্যাকশন (কেএন) |
100 |
100 |
80 |
|
গ্রেডিবিলিটি (ডিগ্রি) |
25 ডিগ্রি |
25 ডিগ্রি |
25 ডিগ্রি |
|
ট্র্যাক ফ্রেম সুইং এঙ্গেল (ডিগ্রি) |
-7~+12 |
-7~+12 |
-10~+10 |
|
চ্যাসিসের গ্রাউন্ড ক্লিয়ারেন্স (মিমি) |
400 |
400 |
400 |
|
মাত্রা |
|||
|
ওজন (কেজি) |
15000 |
15000 |
12000 |
|
দৈর্ঘ্য*প্রস্থ*উচ্চতা (কর্মক্ষম) (এম) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
দৈর্ঘ্য*প্রস্থ*উচ্চতা (পরিবহন) (এম) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
